動画での説明

電池の交換方法は動画での解説をご用意しています。よろしければ、はじめに以下の動画をご参照くださいませ。

電池を交換する際に必要なモノ

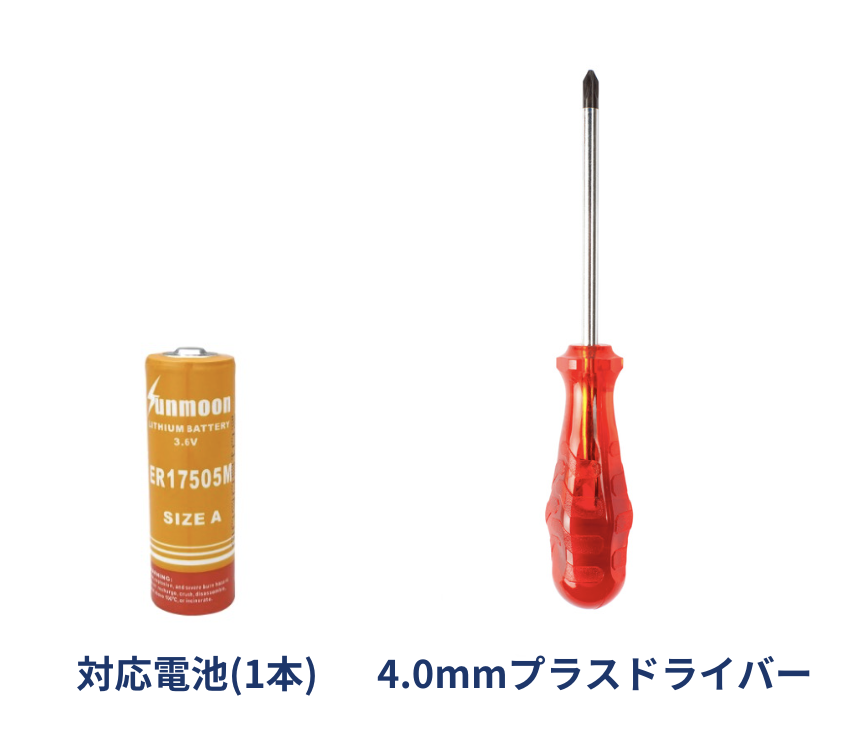

カメラの電池を交換する際には以下が必要です。
- 今回のカメラに対応する電池1本（※カメラ1個あたり電池1本が必要になります）
- 4.0mmプラスドライバー

電池を交換する手順

電池の交換は以下に記載する手順で進めてください。
1. メーターからカメラを取り外す
2. カメラ底部の電池ソケット部を取り外す
3. 電池ソケット部に電池をはめ込む
4. 電池ソケット部を本体に挿入する
5. 隙間がなくなるようネジをしっかり閉める
6. カメラのSTARTボタンを操作し画像を転送（手動検針）

1. メーターからカメラを取り外す

固定治具は残しつつ、メーターからカメラを取り外します。

2. カメラ底部の電池ソケット部を取り外す

カメラ底部にある4つのネジを緩め、カメラから電池ソケット部を取り外します。

3. 電池ソケット部に電池をはめ込む

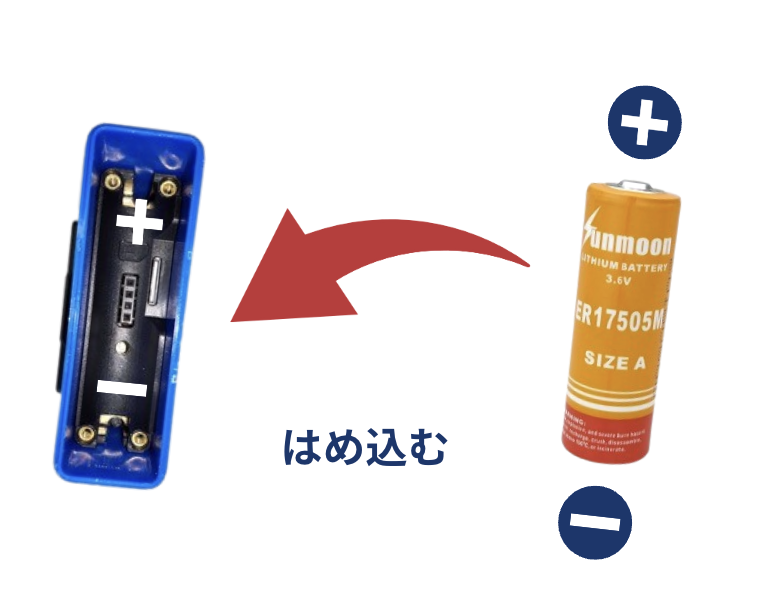

電池ソケット部の底に記載されている「＋（プラス）」と「ー（マイナス）」を確認しつつ、電池ソケット部の「＋」部分に電池の「＋」部分が一致して収まる向きで、電池ソケット部に電池をはめ込みます。

4. 電池ソケット部を本体に挿入する

次にカメラ本体へ、電池をはめ込んだ電池ソケット部を挿入します。

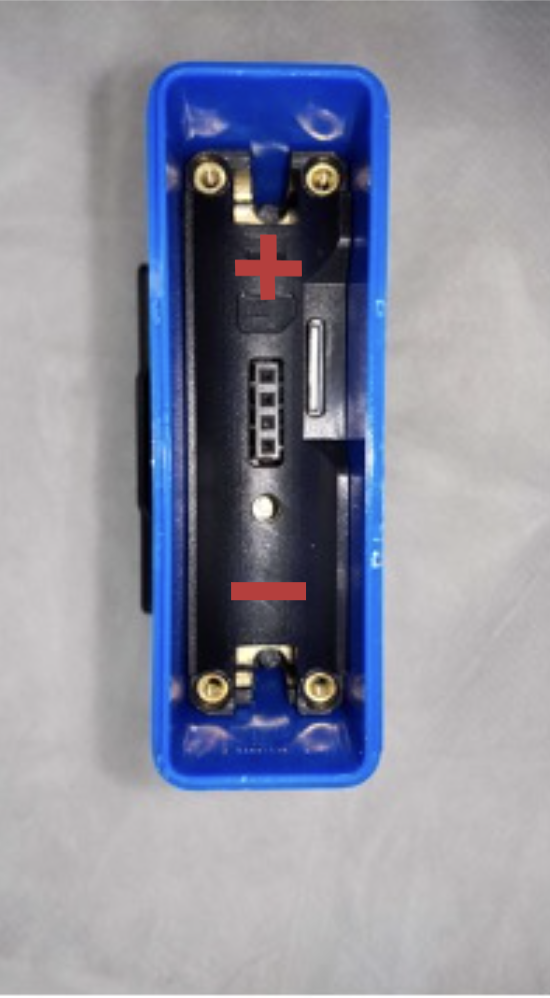

カメラ本体の挿入を受ける黒い部分に「＋」と「ー」が記載されているので、電池ソケット部の「＋」部分が本体の「＋」部分と一致して収まる向きにします。

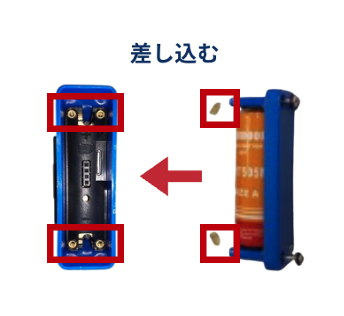

なお、電池ソケット部の電極ツノ部分が、カメラ本体の両サイドの四角の穴に収まるように十分に注意してください。もし、差し込んだ時に弾力（弾性）を感じましたら、誤って手前の底部に当たってしまっておりますので、黒い基盤の底（手前）に当たらないように入れ直してください。

5. 隙間がなくなるようネジをしっかり閉める

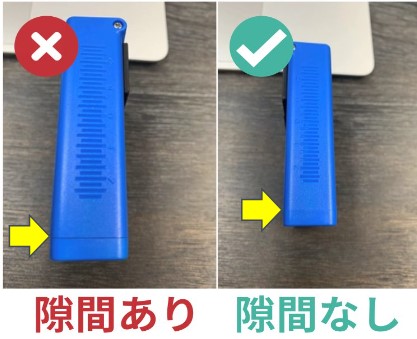

電池ソケット部がカメラ本体に綺麗に収まったら、本体4箇所のネジを閉めていきます。防塵・防水がきちんと機能するように、隙間がないようにしっかりと閉めてください。

6. カメラのSTARTボタンを操作し画像を転送（手動検針）

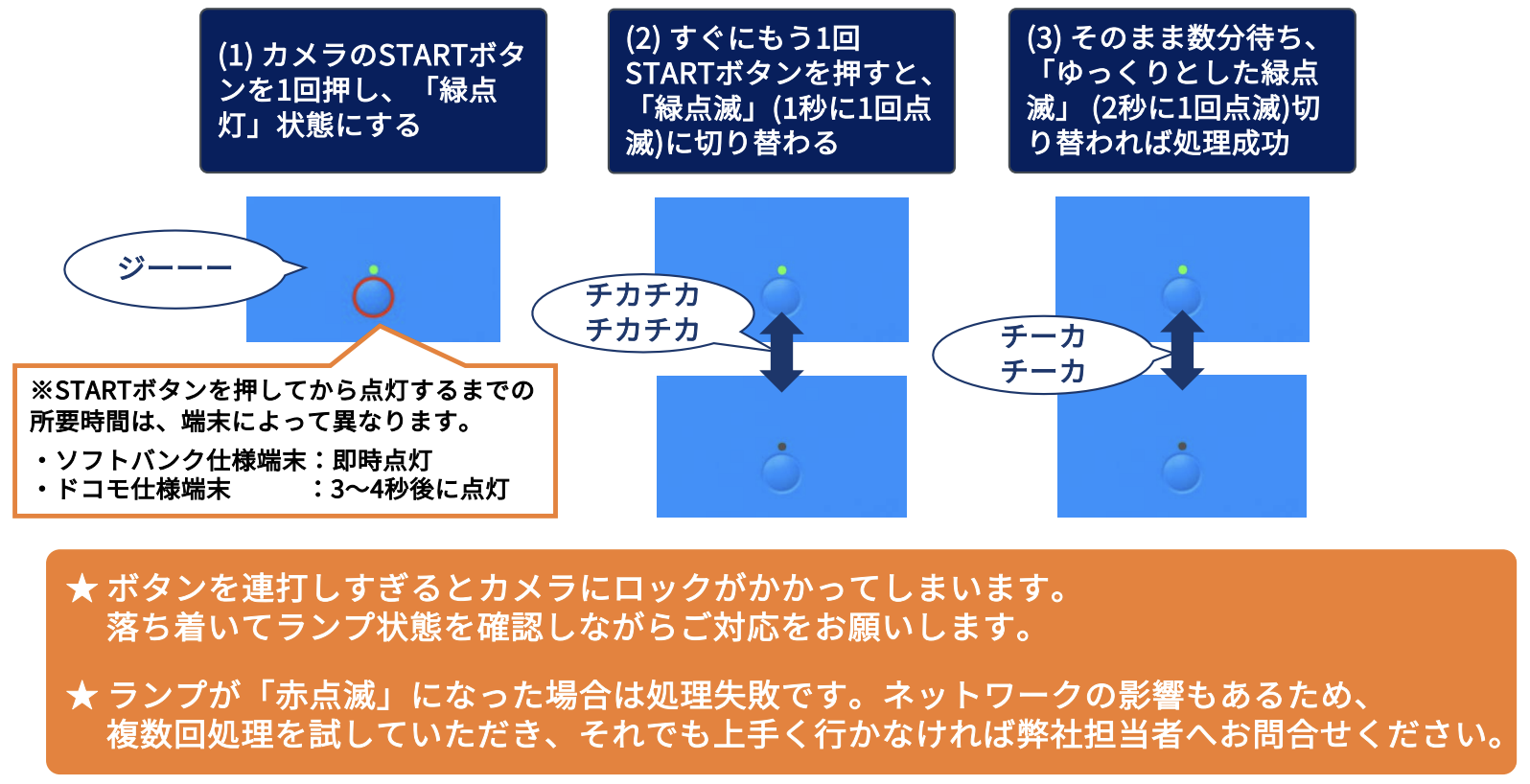

最後に、カメラのSTARTボタンを操作して「手動検針」を実施します。以下の画像に記載する3つの手順に従って操作してください。
