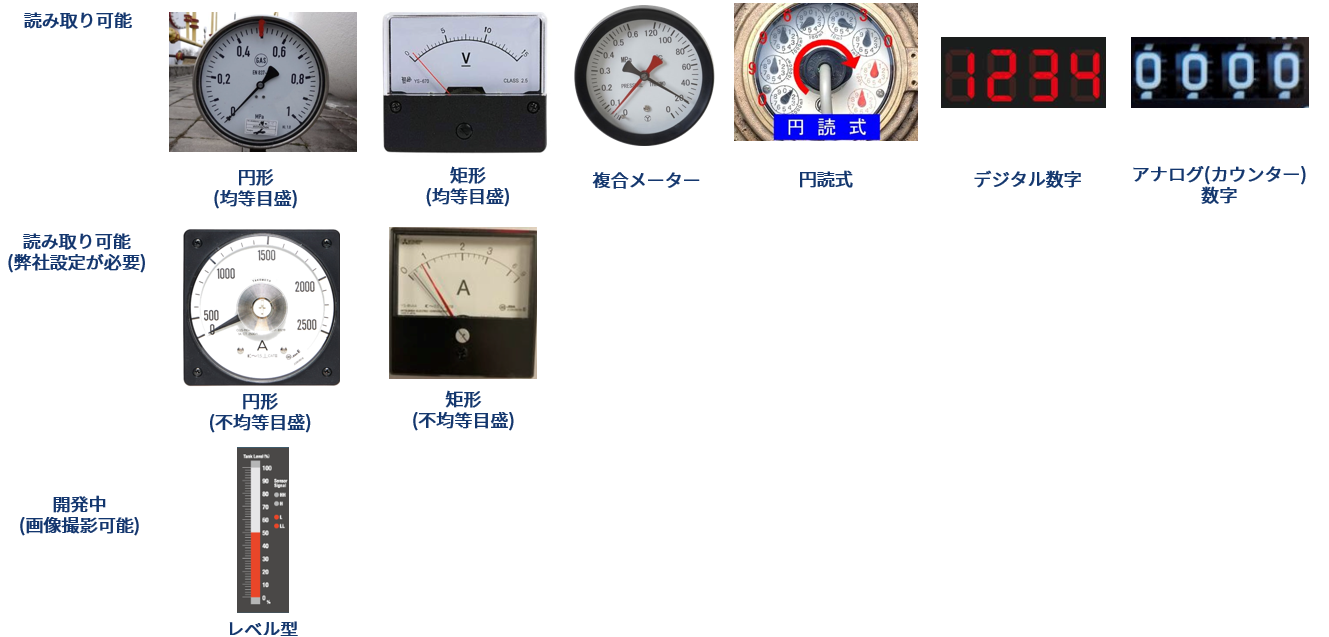

読み取り可能なメーター

FALCON201で読み取れるデジタル型やカウンタ型に加え、針メーターも読み取りが可能でございます。
開発中のメーターについては、画像としてのみデータを残すことが可能でございます。

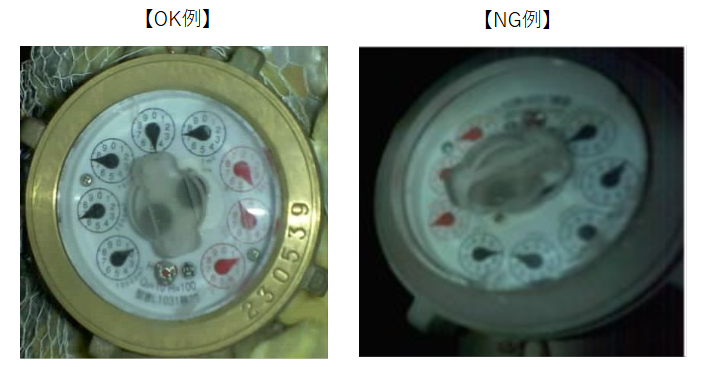

円読式メーターについて

円読式メーターは、正面からの画像のみ、読み取ることが可能でございます。
斜めから撮影した画像ですと正しく読み取りができませんので、ご注意ください。
上下逆さであっても、正面からの画像であれば読み取り可能でございます。

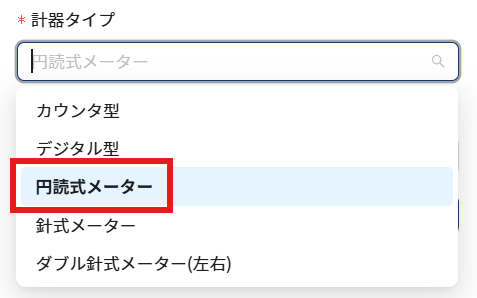

「カメラ校正」画面の「計器タイプ」にて、「円読式メーター」を選択してください。

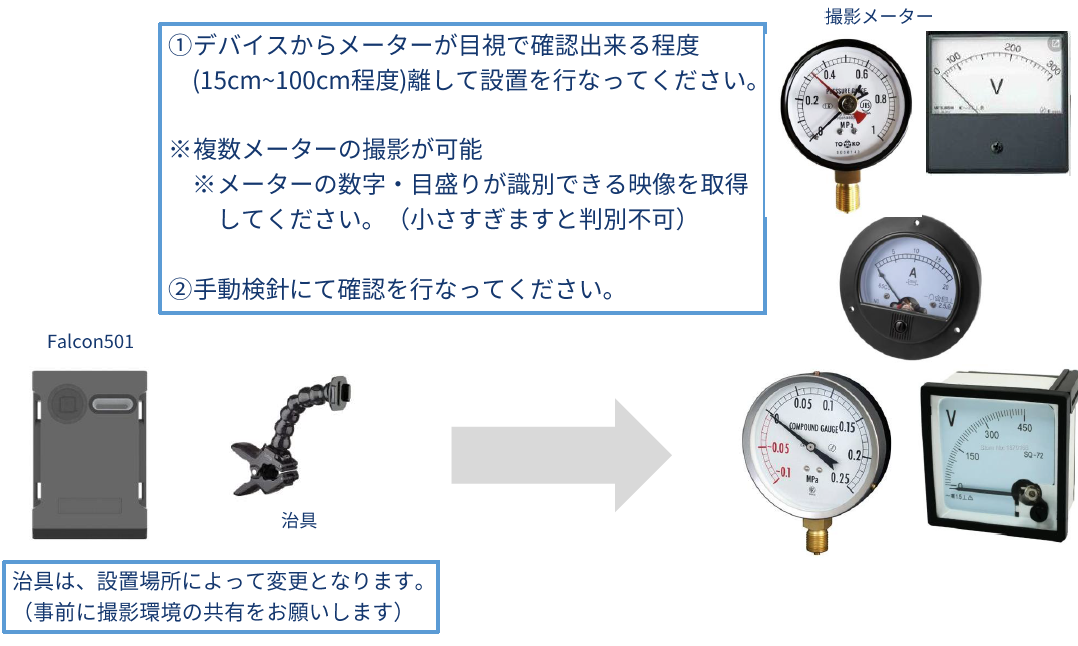

設置方法

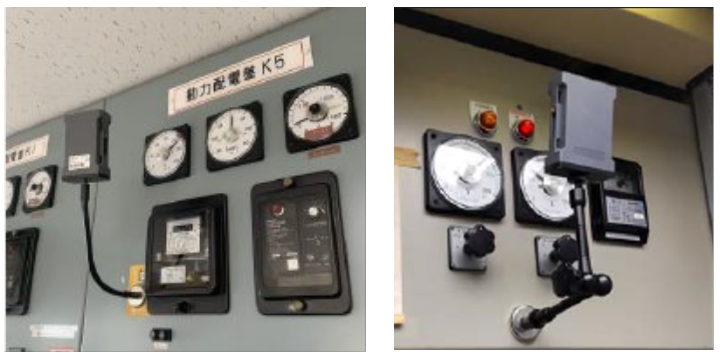

1台のカメラで複数のメーターを撮影することができます。
土台とアームを使用し、メーターから15cm以上離して設置します。

501の治具一覧

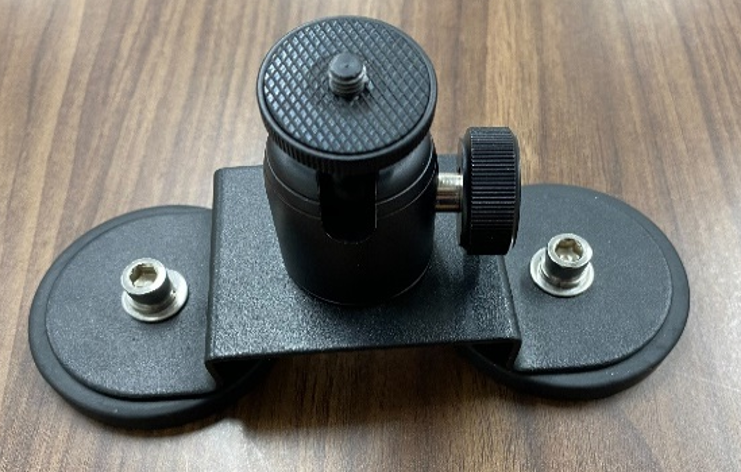

磁石2ヶ付土台（マグネットベース）

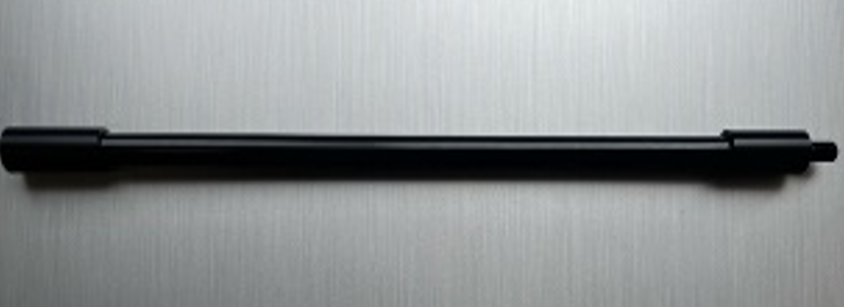

曲げ自在アーム（フレキシブルアーム）

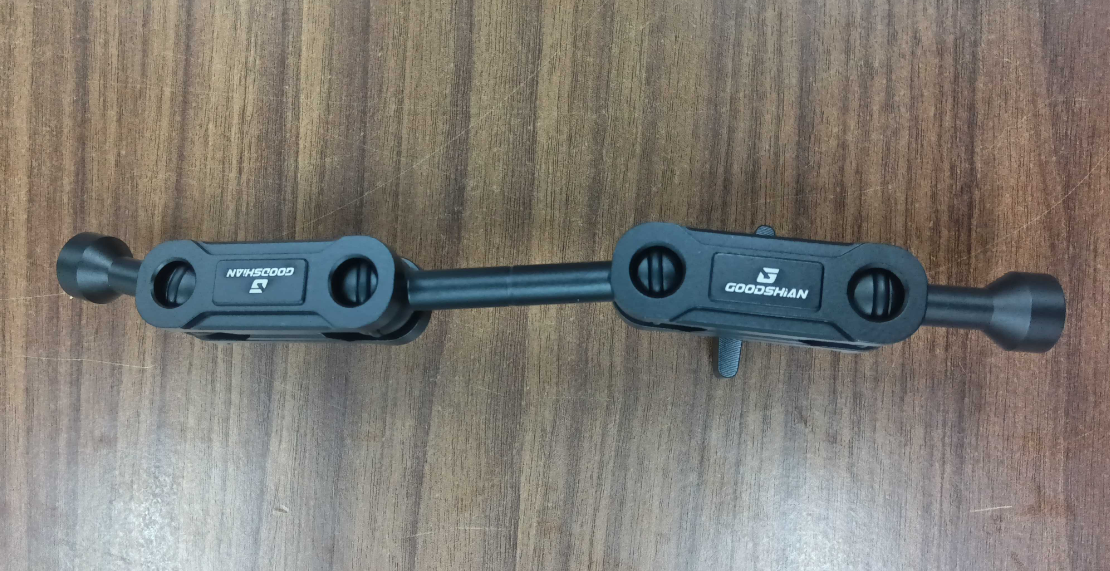

マジックアーム
